操作系统(5)：网络系统

发表于 分类于
select、poll、epoll(LT,ET)；Reactor、Proactor；一致性哈希

1 select/poll/epoll

select/poll/epoll 内核提供给用户态的多路复用系统调用，进程可以通过一个系统调用函数从内核中获取多个事件。

1.1 select

select 实现多路复用的方式是，将已连接的 Socket 都放到一个文件描述符集合，然后调用 select 函数将文件描述符集合拷贝到内核里，让内核来检查是否有网络事件产生，检查的方式很粗暴，就是通过遍历文件描述符集合的方式，当检查到有事件产生后，将此 Socket 标记为可读或可写， 接着再把整个文件描述符集合拷贝回用户态里，然后用户态还需要再通过遍历的方法找到可读或可写的 Socket，然后再对其处理。

所以，对于 select 这种方式，需要进行 2 次「遍历」文件描述符集合，一次是在内核态里，一个次是在用户态里 ，而且还会发生 2 次「拷贝」文件描述符集合，先从用户空间传入内核空间，由内核修改后，再传出到用户空间中。

select 使用固定长度的 BitsMap，表示文件描述符集合，而且所支持的文件描述符的个数是有限制的，在 Linux 系统中，由内核中的 FD_SETSIZE 限制， 默认最大值为 1024，只能监听 0~1023 的文件描述符。

1.2 poll

poll 不再用 BitsMap 来存储所关注的文件描述符，取而代之用动态数组，以链表形式来组织，突破了 select 的文件描述符个数限制，当然还会受到系统文件描述符限制。

但是 poll 和 select 并没有太大的本质区别，都是使用「线性结构」存储进程关注的 Socket 集合，因此都需要遍历文件描述符集合来找到可读或可写的 Socket，时间复杂度为 O(n)，而且也需要在用户态与内核态之间拷贝文件描述符集合，这种方式随着并发数上来，性能的损耗会呈指数级增长。

1.3 epoll

epoll 通过两个方面，很好解决了 select/poll 的问题。

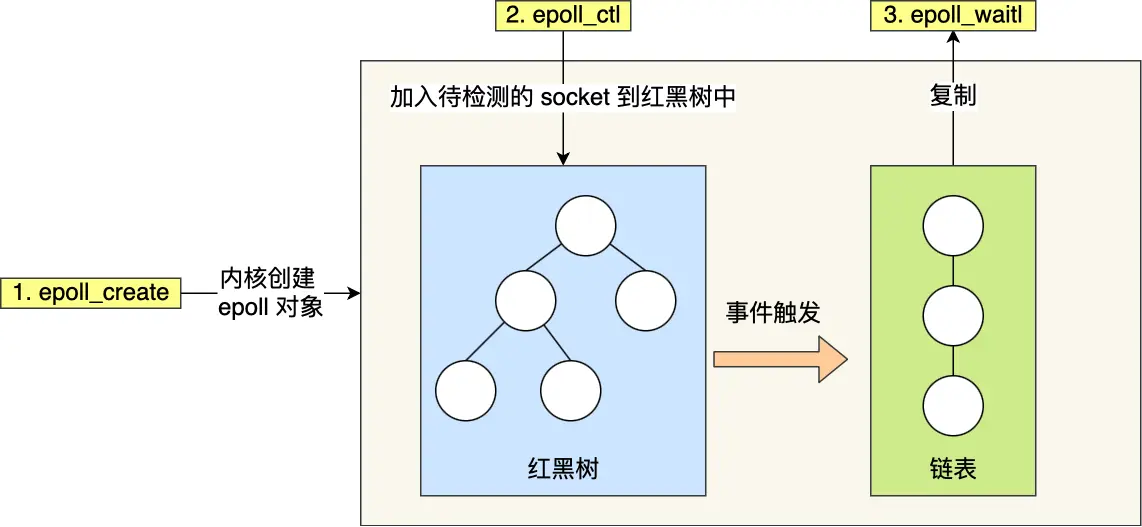

第一点，epoll 在内核里使用红黑树来跟踪进程所有待检测的文件描述字，把需要监控的 socket 通过 epoll_ctl() 函数加入内核中的红黑树里，红黑树是个高效的数据结构，增删改一般时间复杂度是 O(logn)。而 select/poll 内核里没有类似 epoll 红黑树这种保存所有待检测的 socket 的数据结构，所以 select/poll 每次操作时都传入整个 socket 集合给内核，而 epoll 因为在内核维护了红黑树，可以保存所有待检测的 socket ，所以只需要传入一个待检测的 socket，减少了内核和用户空间大量的数据拷贝和内存分配。

第二点， epoll 使用事件驱动的机制，内核里维护了一个链表来记录就绪事件，当某个 socket 有事件发生时，通过回调函数内核会将其加入到这个就绪事件列表中，当用户调用 epoll_wait() 函数时，只会返回有事件发生的文件描述符的个数，不需要像 select/poll 那样轮询扫描整个 socket 集合，大大提高了检测的效率。


2 I/O模型

socket在创建的时候默认是阻塞的。阻塞和非阻塞的概念能应用于所有文件描述符，而不仅仅是socket。我们称阻塞的文件描述符为阻塞IO，称非阻塞的文件描述符为非阻塞IO。

  • 针对阻塞I/O执行的系统调用可能因为无法立即完成而被操作系统挂起，直到等待的事件发生为止。可能被阻塞的系统调用包括accept、send、recv和connect。

  • 针对非阻塞IO执行的系统调用则总是立即返回，而不管事件是否已经发生。如果事件没有立即发生，这些系统调用就返回-1，和出错的情况一样。此时我们必须根据errno来区分这两种情况。对accept、sent和recv而言，事件未发生时erno通常被设置成EAGAIN（意为“再来一次”）或者EWOULDBLOCK（意为“期望阻塞”）；对connect而言，ermo则被设置成EINPROGRESS（意为“在处理中”）。

I/O复用(I/O multiplexing)：指的是通过一个支持同时感知多个描述符的函数系统调用，阻塞在这个系统调用上，等待某一个或者几个描述符准备就绪，就返回可读条件。I/O复用使得程序能同时监听多个文件描述符。
I/O复用虽然能同时监听多个文件描述符，但它本身是阻塞的。

3 文件描述符就绪条件

3.1 可读

  • socket内核接收缓存区中的字节数大于或等于其低水位标记SORCVLOWAT。此时我们可以无阻塞地读该socket，并且读操作返回的字节数大于0。

  • socket通信的对方关闭连接。此时对该socket的读操作将返回0。

  • 监听socket上有新的连接请求。

  • socket上有未处理的错误。此时我们可以使用getsockopt来读取和清除该错误。

3.2 可写

  • socket内核发送缓存区中的可用字节数大于或等于其低水位标记SOSNDLOWAT。此时我们可以无阻塞地写该socket，并且写操作返回的字节数大于0。

  • socket的写操作被关闭。对写操作被关闭的socket执行写操作将触发一个SIGPIPE信号。

  • socket使用非阻塞connect连接成功或者失败（超时）之后。

  • socket上有未处理的错误。此时我们可以使用getsockopt来读取和清除该错误

4 select

在一段指定时间内，监听用户感兴趣的文件描述符上的可读、可写和异常事件。

#include <sys/select.h>
int select( int nfds， fd_set* readfds，fd_set* writefds，fd_set*exceptfds，
struct timeval*timeout）；

  • ndfs：被监听的文件描述符的总数

  • readfds、writefds、exceptfds：分别指向可读、可写和异常等事件对应的文件描述符集合。select调用返回时，内核将修改它们来通知应用程序哪些文件描述符已经就绪。

  • timeout：设置select函数的超时事件

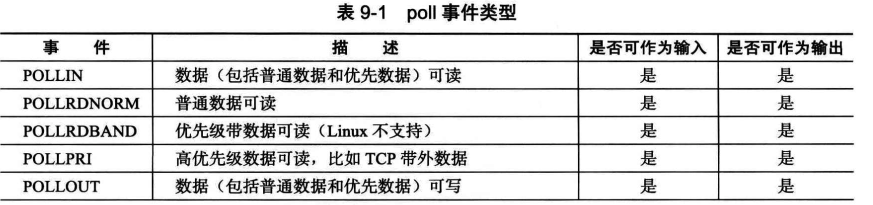

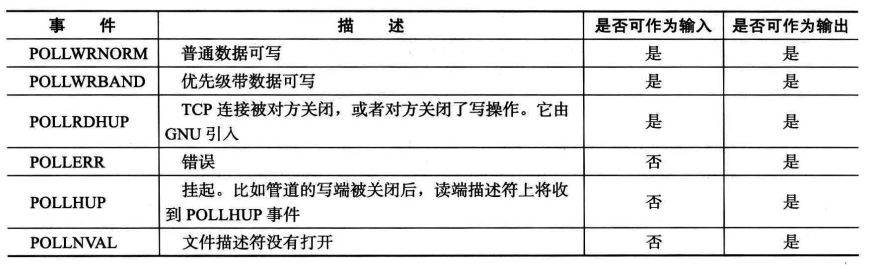

5 poll

和select类似，在指定时间内轮询一定数量的文件描述符，以测试是否有就绪的文件描述符

#include <poll.h>
int poll(struct pollfd* fds, nfds_t nfds, int timeout);

struct pollfd{
	int fd;   //文件描述符
	short events;  //注册的事件
	short revents;  //实际发生的事件，由内核填充
}

  • fds：pollfd结构类型的数组，指定所有我们感兴趣的文件描述符上发生的可读、可写和异常等事件

  • nfds：被监听事件集合fds的大小

  • timeout：指定poll的超时值，单位是毫秒。当timeout为-1时，poll调用将永远阻塞，直到某个事件发生；当timeout为0时，poll调用将立即返回



6 epoll

把用户关心的文件描述符上的事件放在内核里的一个事件表中，而无须像select和poll那样每次调用都要重复传入文件描述符或事件集。
epoll使用一个额外的文件描述符，来唯一标识内核中的这个事件表

6.1.1 epoll_create

#include <sys/epoll.h>
int epoll_create(int size)

  • 返回文件描述符，作为其它epoll系统调用的第一个参数，以指定要访问的内核事件表

6.1.2 epoll_ctl

#include  <sys/epoll.h>
int epoll_ctl(int epfd,int op, int fd, struct epoll_event *event)

struct epoll_event{
	__uint32_t events;    //epoll事件
	epoll_data_t data;   //用户数据
};

typedef union epoll_data{
	void* ptr；
	int fd； //事件所从属的目标文件描述符
	uint32_t u32；
	uint64_t u64；
} epoll_data_t;

  • fd：要操作的文件描述符

  • op：操作类型，EPOLL_CTL_ADD、EPOLL_CTL_MOD 、EPOLL_CTL_DEL

  • 成功时返回0，失败则返回-1并设置errno

6.1.3 epoll_wait

在一段超时时间内等待一组文件描述符上的事件

#include <sys/epoll.h>
int epoll_wait(int epfd， struct epoll_event* events，int maxevents, int timeout ）；

  • maxevents参数指定最多监听多少个事件，它必须大于0。

  • 成功时返回就绪的文件描述符的个数，失败时返回-1并设置errno

6.1.4 LT和ET模式

epoll对文件描述符的操作有两种模式：LT（LevelTrigger，电平触发）模式和ET（Edge Trigger，边沿触发）模式。LT模式是默认的工作模式，这种模式下epoll相当于一个效率较高的poll。当往epoll内核事件表中注册一个文件描述符上的EPOLLET事件时，epoll将以ET模式来操作该文件描述符。ET模式是epoll的高效工作模式。

LT

对于采用LT工作模式的文件描述符，当epoll_wait检测到其上有事件发生并将此事件通知应用程序后，应用程序可以不立即处理该事件。这样，当应用程序下一次调用epoll_wait时，epoll_wait还会再次向应用程序通告此事件，直到该事件被处理。

ET

而对于采用ET工作模式的文件描述符，当epoll_wait检测到其上有事件发生并将此事件通知应用程序后，应用程序必须立即处理该事件，因为后续的epoll_wait调用将不再向应用程序通知这一事件。边缘触发模式一般和非阻塞 I/O 搭配使用，以避免没有数据可读写时，进程会阻塞在读写函数那里

可见，ET模式在很大程度上降低了同一个epoll事件被重复触发的次数，因此效率要比LT模式高。

6.1.5 EPOLLONESHOT

对于注册了EPOLLONESHOT事件的文件描述符，操作系统最多触发其上注册的一个可读、可写或者异常事件，且只触发一次，除非我们使用epollctl函数重置该文件描述符上注册的EPOLLONESHOT事件。这样，当一个线程在处理某个socket时，其他线程是不可能有机会操作该socket的。但反过来思考，注册了EPOLLONESHOT事件的socket一旦被某个线程处理完毕，该线程就应该立即重置这个socket上的EPOLLONESHO事件，以确保这个socket下一次可读时，其EPOLLIN事件能被触发，进而让其他工作线程有机会继续处理这个socket。

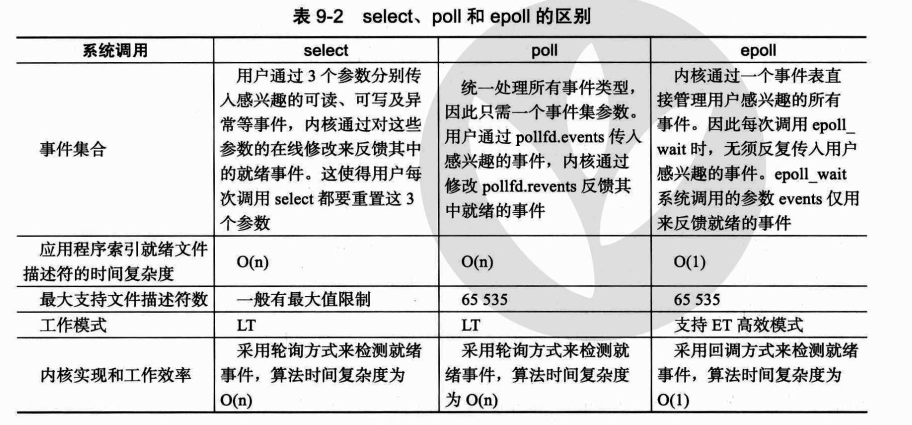

7 select、poll和epoll的区别


8 Reactor和Proactor

9 事件处理模式

服务器程序需要处理三类事件：I/O事件、信号及定时事件。同步I/O模型通常用于实现Reactor模式异步I/O模型用于实现Proactor模式使用同步I/O方式模拟出Proactor模式

在IO模型中，“同步”和“异步”区分的是内核向应用程序通知的是何种IO事件（是就绪事件还是完成事件），以及该由谁来完成IO读写（是应用程序还是内核）。

  • 同步IO：应用程序完成读写

  • 异步IO：内核完成读写

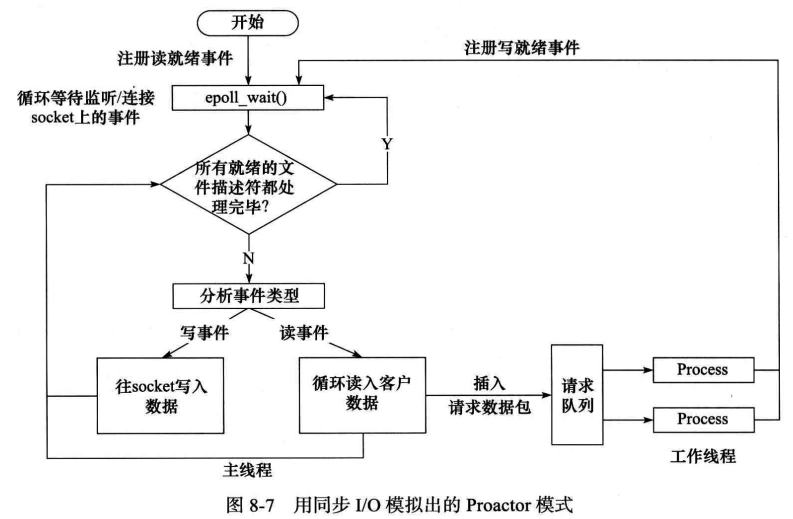

9.1 模拟Proactor模式

主线程执行数据读写操作，读写完成之后，主线程向工作线程通知这一“完成事件”。那么从工作线程的角度来看，它们就直接获得了数据读写的结果，接下来要做的只是对读写的结果进行逻辑处理。（主线程代替内核完成数据读写）


10 并发模式

  • 半同步/半异步模式(half-sync/half-async)

  • 领导者/追随者模式(Leader/Followers)

在并发模式中，“同步”指的是程序完全按照代码序列的顺序执行；“异步”指的是程序的执行需要由系统事件来驱动。常见的系统事件包括中断、信号等。

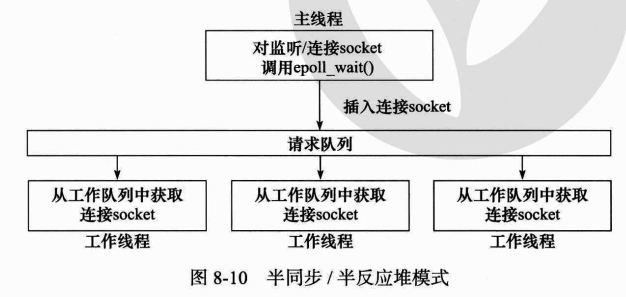

10.1 半同步/半反应堆模式

半同步/半反应堆模式(half-sync/half-reactive)
Reactor模式：工作线程自己从socket上读取客户请求和往socket写入服务器应答模拟Proactor模式：主线程完成数据的读写。这种情况下，主线程一般会将应用程序数据、任务类型等信息封装为一个任务对象，然后将其（或者指向该任务对象的一个指针）插入请求队列。工作线程从请求队列中取得任务对象之后，即可直接处理之，而无须执行读写操作了。

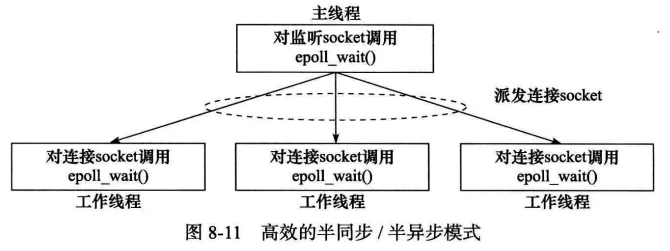

10.2 半同步/半异步模式


11 一致性哈希

应用场景是针对于有状态服务新增或下线节点
